2010.05.22 (Sat)
GY502のサービスモード一覧

SDX初号機にはGP750を、弐号機にはGY611を搭載していますが、以前使っていたGY502などは出番も少なそうなのでそろそろ放出する頃かなぁと考え整理していました。O/Hも済んでいますし機構的には特に問題ないのですが、放出前に各所点検。念のためGY502をサービスモードにし、リセットを掛けておきました。サービスモードでは標準メニューにはない、かなり細かなメニューがズラリ。その全てをご紹介します。なお、良く分からないメニューが大半ですので、下手にいじらない方がいいかも…。

[Ver][T][Gmon][ICp][AVG][AVR][DGan][DDmp]
[GC1][IC1][SC1][SCW][SCCW][ADFt][PHis][IHis]
[AHis][ILT][PDiv][200d][KANG][CD1H][CD1L][ACgB]
[NCgB][ATVB][Exp][Cxp][RDIG][RHis][HT][HDec]
[HInc][STTd][SCpt][SCcg][STCp][FMod][DMod][WD]
[PlsW][ATBR][So][Re][1518][*RESET**]

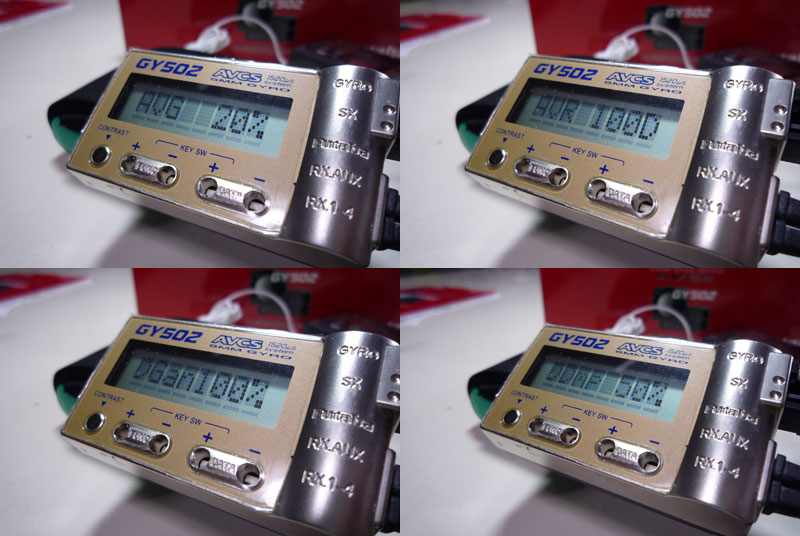

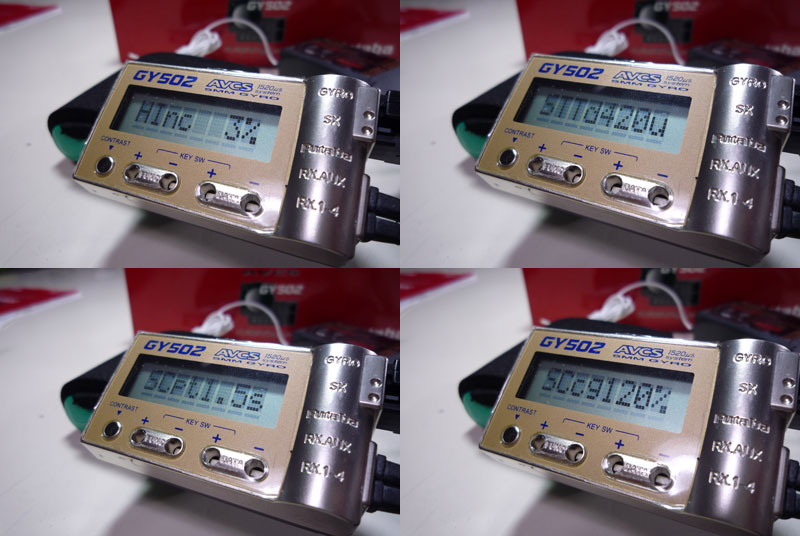

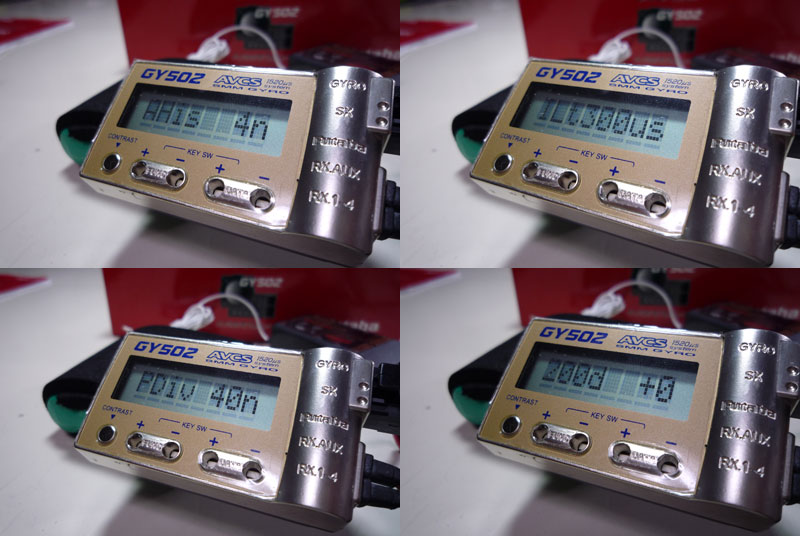

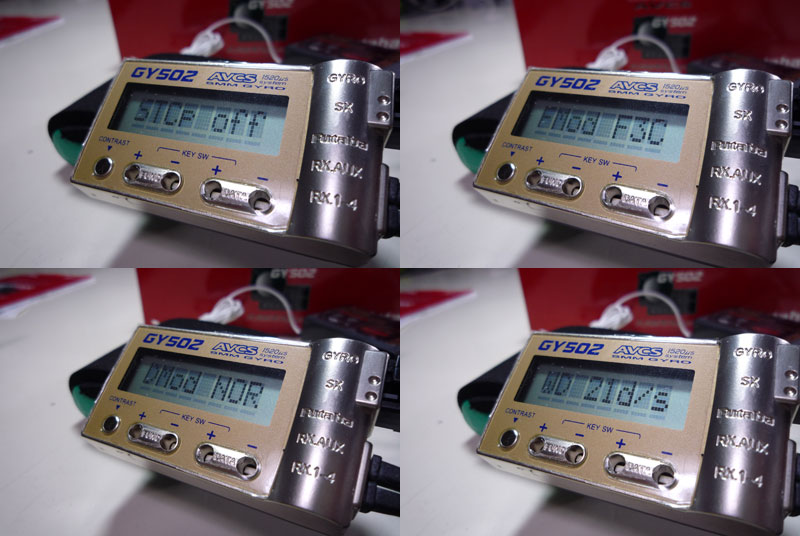

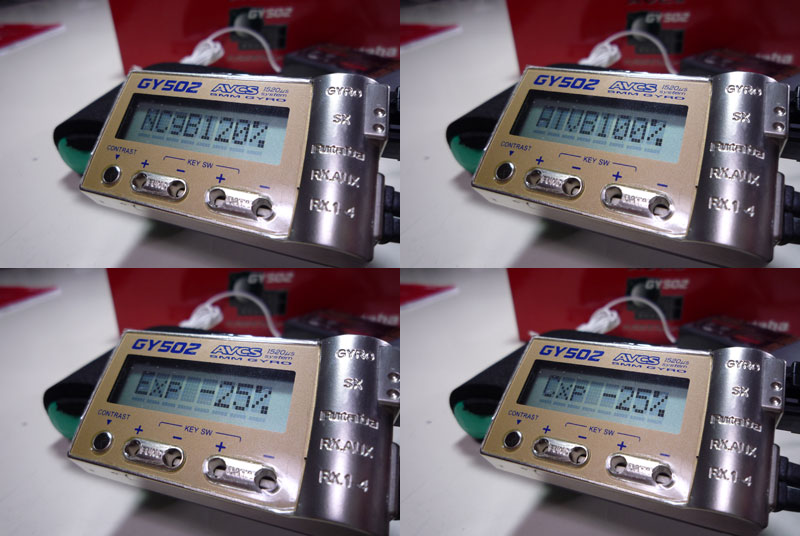

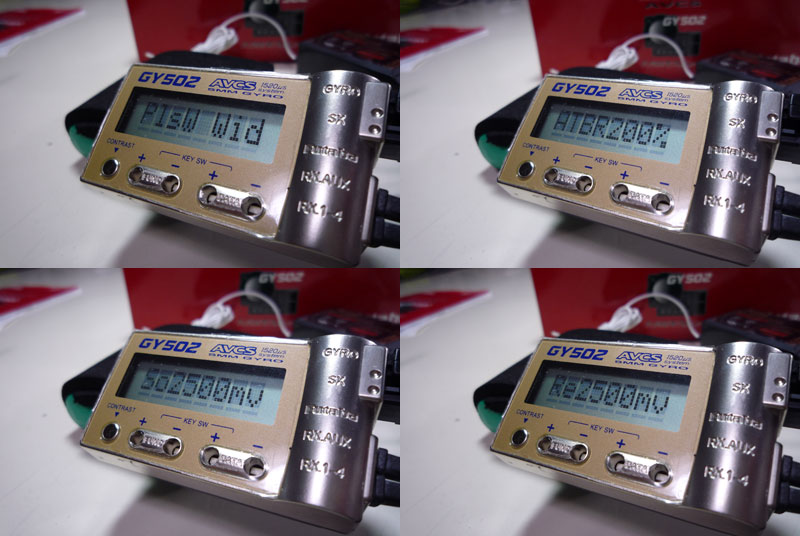

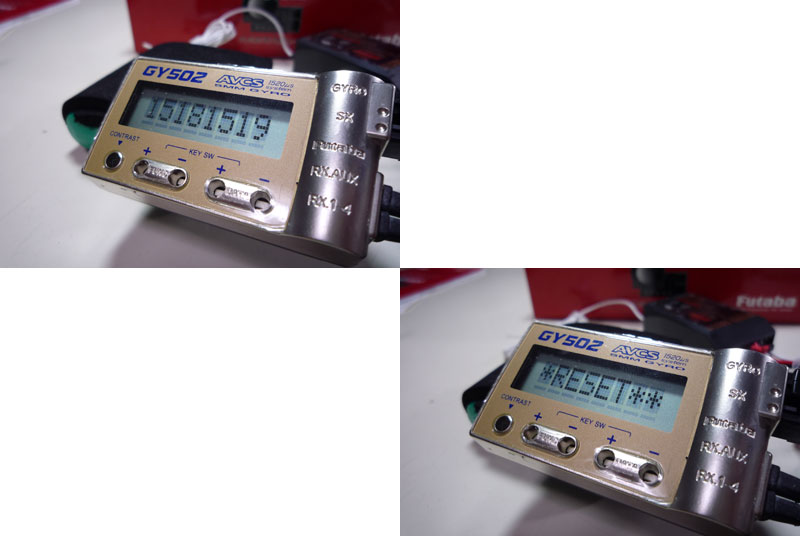

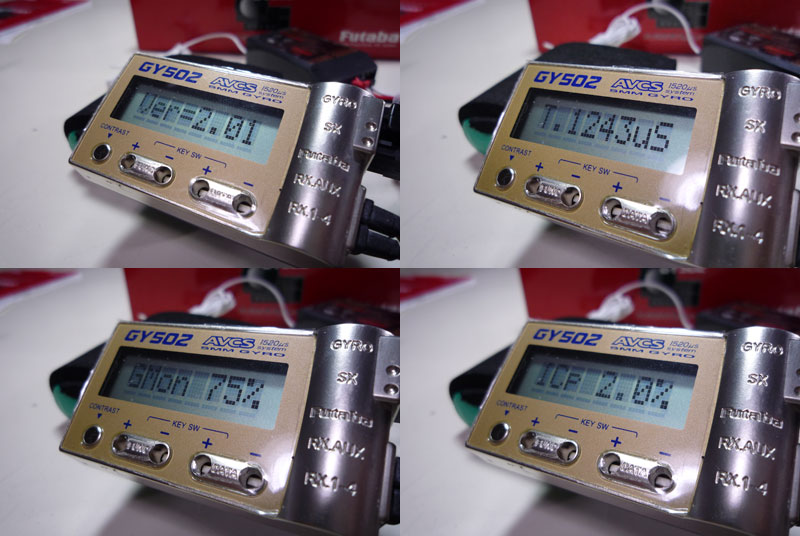

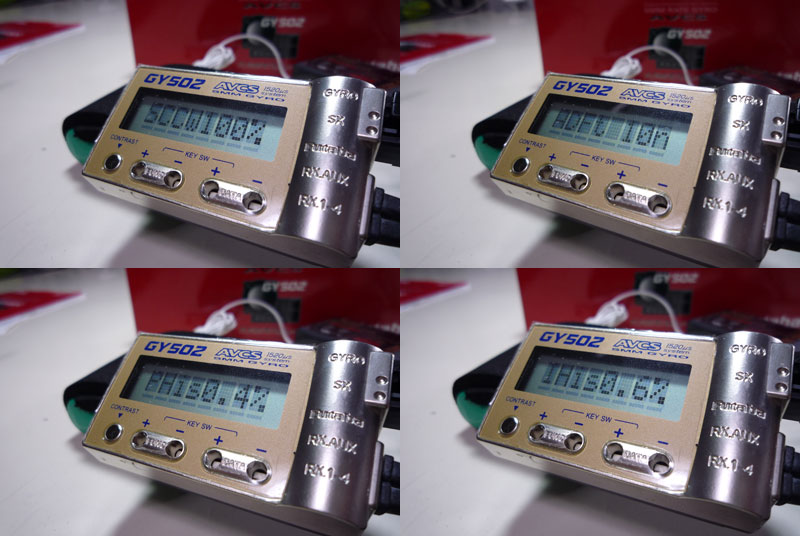

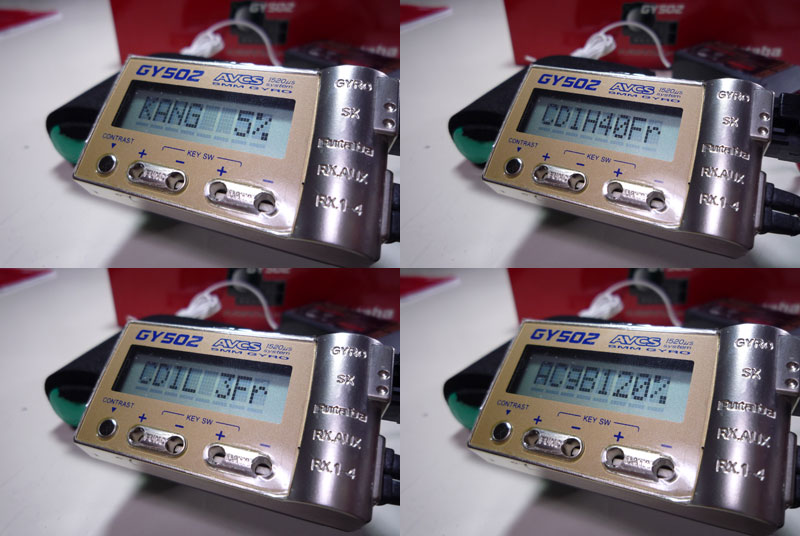

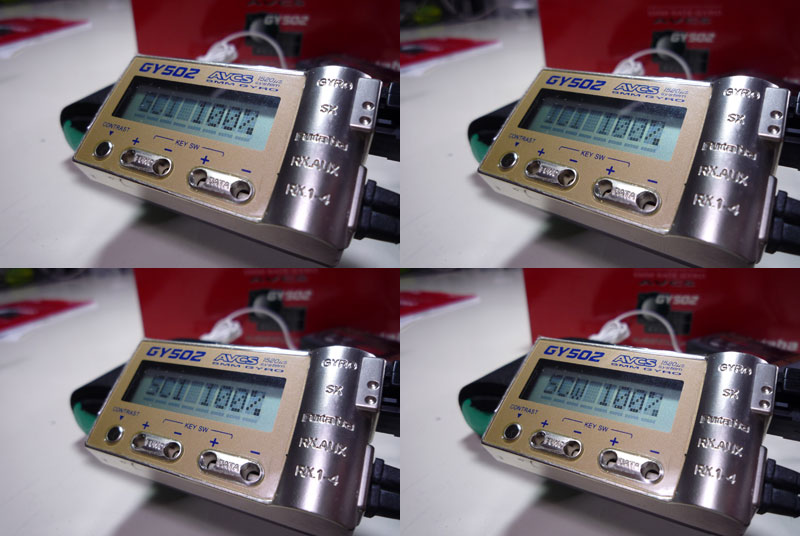

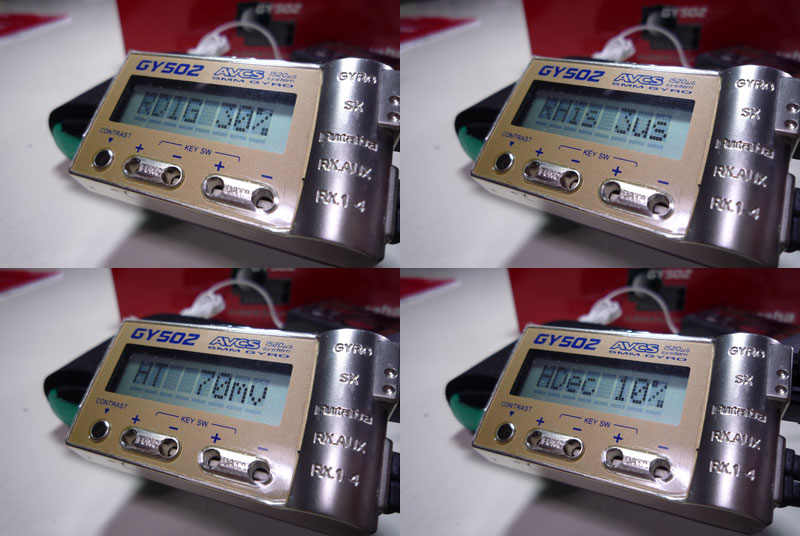

写真撮影時のパラメータ(ラダースティックはニュートラル)

[Ver] 2.01 [T] 1243uS [Gmon] 75% [ICp] 2.0% [AVG] 20% [AVR] 100D
[DGan] 100% [DDmp] 50% [GC1] 100% [IC1] 100% [SC1] 100% [SCW] 100%
[SCCW] 100% [ADFt] 10n [PHis] 0.4% [IHis] 0.6% [AHis] 4n [ILT] 300us
[PDiv] 40n [200d] +0 [KANG] 5% [CDlH] 40Fr [CDlL] 3Fr [ACgB] 120%
[NCgB] 120% [ATVB] 100% [Exp] -25% [Cxp] -25% [RDIG] 30% [RHis] 3us
[HT] 70mV [HDec] 10% [HInc] 3% [STTd] 420u [SCpt] 1.5s [SCcg] 120%
[STCp] off [FMod] F3C [DMod] NOR [WD] 21d/s [PlsW] Wid [ATBR] 200%
[So] 2500mV [Re] 2500mV [1518] 1519 [*RESET**] N/A

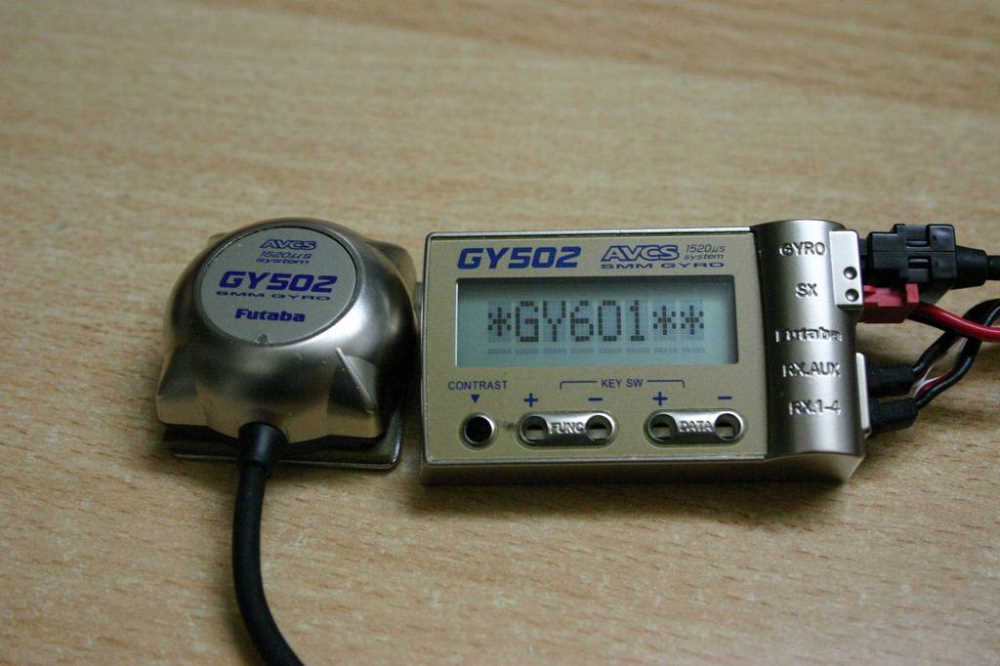

なお、海外ではGY502の基板がGY601とよく似ていることを理由に、チップや抵抗などをハードウェア的に付加することでGY601にしてしまう猛者もいるようなので、ソフトウェア的な設定はかわいいものかもしれません(笑)
GY601の機能限定版がGY502だとすれば、限定解除でGY601化することも可能?
