2010.11.09 (Tue)
初号機にマグネットコーティング2.4GHz化を施しました
先日、K2さんから拝受したブツですが、なんとか初号機に取り付けました。TM14モジュールとR6108SBです。長い間指を咥えてみていましたが、ついに2.4GHz化が実現です
地球連邦軍、万歳！
【そうだ、それでいいのだ、アムロ！】
決してスピードが３倍になるとか、そんなことはないのですが見た目がすっきりするのが一番印象的です。また、メカマウント部分だけ切り離した場合も、アンテナが短いので本体側へのアンテナ線を気にすることなくごそっと外せます。
マグネットコーティングの発案者モスク・ハン博士。【理論的な自信だけはある！】だそうです。
取り付けに際してはずいぶん試行錯誤したので以下備忘録的に。
【脚がついていないな…】【あんなの飾りです、エライ人にはそれがわからんのですよ！】
【サイコミュは…私に使えるか？】【気休めかもしれませんが、大佐なら上手くやれますよ！】
まず、今までお世話になった14Ch受信機を取り外し。結局全部使うことなんてありませんでしたね(^^;; で、送信機側もモジュール交換。ちょっとごつくなってしまいますがアンテナ一体型ということを考えれば逆にすっきりしているのかも。
レガシーデバイスとなりつつある72MHz帯モジュール。アンテナさえ短ければなぁ…。
キャップ買わなきゃ…。
続いてR6108SBの取り付け。2.4GHz化に伴いチャンネルアサインが変更されています。①エルロン②エレベータ③ピッチ④ラダー⑤ジャイロ⑥スロットル⑦ガバナー⑧ガバナー2、となりました。8Chは電源Chとしているので実際には1～7を使うのですが、これだと機体捜索用ビーコンが使えません。そこでGY520の強みを生かし、S.BUS化に挑戦。1つのコネクタで複数機器をコントロールできるというFutabaの触れ込みです。2.4GHzも初めてなら、S.BUSも初めて。色々と試行錯誤しました。
先日、K2さんから拝受したブツですが、なんとか初号機に取り付けました。TM14モジュールとR6108SBです。長い間指を咥えてみていましたが、ついに2.4GHz化が実現です
地球連邦軍、万歳！
【そうだ、それでいいのだ、アムロ！】
。また、メカマウント部分だけ切り離した場合も、アンテナが短いので本体側へのアンテナ線を気にすることなくごそっと外せます。
マグネットコーティングの発案者モスク・ハン博士。【理論的な自信だけはある！】だそうです。
【脚がついていないな…】【あんなの飾りです、エライ人にはそれがわからんのですよ！】
【サイコミュは…私に使えるか？】【気休めかもしれませんが、大佐なら上手くやれますよ！】
レガシーデバイスとなりつつある72MHz帯モジュール。アンテナさえ短ければなぁ…。
キャップ買わなきゃ…。
[0回]
とりあえず何も考えずにビーコンを使わずマニュアル通りに接続。送信機側はG3から2.4GHzにすると勝手にチャンネル変更してくれます。机上で動作確認するとちゃんと動いています。お、これだけなら楽勝です
！
続いてS.BUSを使用することに。ところがGY520の取説にはS.BUSの記載がありません。一応対応しているらしい、とは聞いていたのですが情報がないためグーグル先生に相談。するとドイツのサイトにGY520の英語版取説を発見。この中にS.BUS接続に関して記載がありました。どうやらラダー入力とS.BUSを接続するようです。感度入力は使わないようですが、大丈夫なのでしょうか…。
Later and when receivers are available with a serial S-BUS output, it will possible to connect only the S-BUS lead to the gyro socket “R“. The lead to the auxiliary channel will no longer be necessary. The tail rotor servo will continue to be plugged into the “S“ socket on gyro.
とりあえず何も考えずS.BUSと接続し動作確認したところ、ラダーが全く動きません。というか、ピッチやエレベータ操作でラダーが動きます。これには参りました…
ここで考えること30分
。もしかするとGY520側の設定ではないかと疑い始めました
。GY520はCIU-2というPCリンクデバイスで細かな設定ができますが、これでチャンネル設定ができるようです。

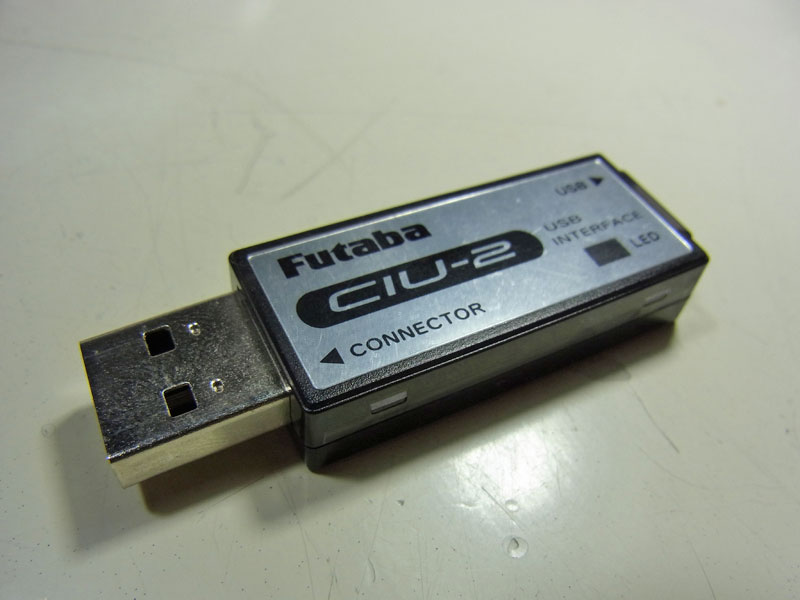

CIU-2、どう見てもシールの貼り方が逆です。

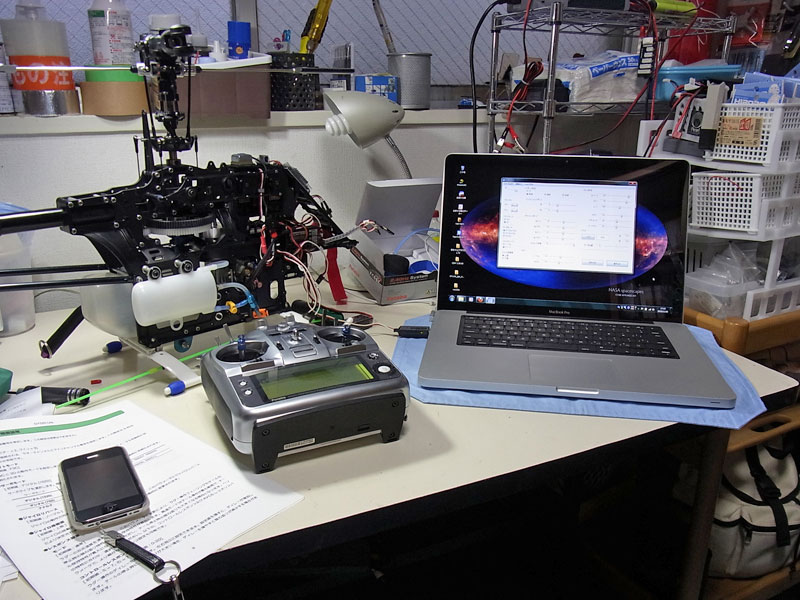

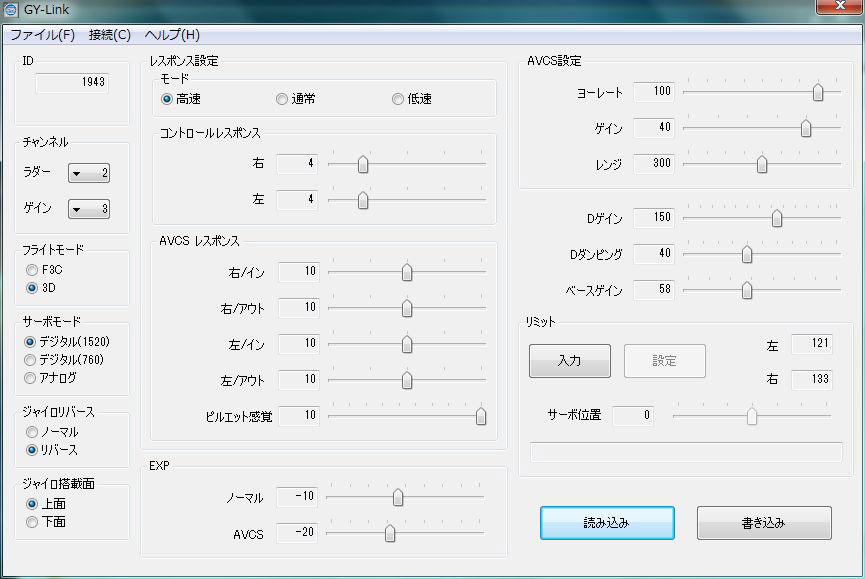

早速Futabaサイトから取説・ドライバ他一式をDL。MacBookProのBootCamp上Win7で無事動作しました。GY520の設定を読み込んだところラダーが2ch、ゲインが3chとなっていました。S.BUS使用時のみの設定項目らしく、これを4ch/5chに設定し書き込み。すると無事にS.BUSを通じてラダーがきちんと動くようになりました
とりあえずチャンネル変更。その他はいじらず。
しかし、この状態だと空いた4/5chを使えなくなってしまうので再度CIU-2でGY520を9/10chに設定。送信機側も9/10chをラダー・ゲインに変更。4Chにはビーコンを設定しいつものようにF/Sを設定。スティック操作及び受信不可の時にコールするようにしました。

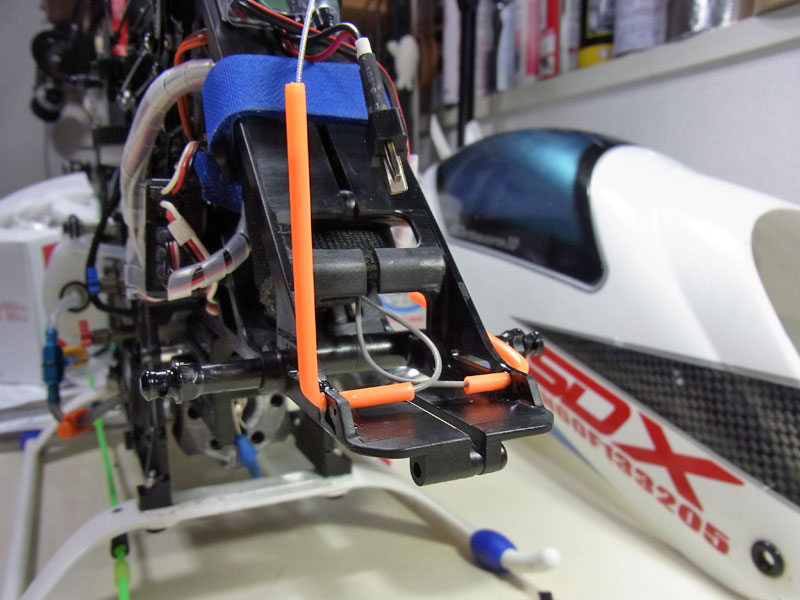

あとは配線。2.4GHzはダイバシティなので直交するようなアンテナ配置をするよう取説に注意書きが。あれこれ考えた挙句写真のように配置。とりあえずキャビンとも干渉しないようです。
パイプ根元はエポキシで固めました。
あとは実際に飛ばしてみるだけですが、初物だけに心配です…。
！続いてS.BUSを使用することに。ところがGY520の取説にはS.BUSの記載がありません。一応対応しているらしい、とは聞いていたのですが情報がないためグーグル先生に相談。するとドイツのサイトにGY520の英語版取説を発見。この中にS.BUS接続に関して記載がありました。どうやらラダー入力とS.BUSを接続するようです。感度入力は使わないようですが、大丈夫なのでしょうか…。
Later and when receivers are available with a serial S-BUS output, it will possible to connect only the S-BUS lead to the gyro socket “R“. The lead to the auxiliary channel will no longer be necessary. The tail rotor servo will continue to be plugged into the “S“ socket on gyro.
とりあえず何も考えずS.BUSと接続し動作確認したところ、ラダーが全く動きません。というか、ピッチやエレベータ操作でラダーが動きます。これには参りました…
ここで考えること30分
。もしかするとGY520側の設定ではないかと疑い始めました。GY520はCIU-2というPCリンクデバイスで細かな設定ができますが、これでチャンネル設定ができるようです。
CIU-2、どう見てもシールの貼り方が逆です。
とりあえずチャンネル変更。その他はいじらず。
あとは配線。2.4GHzはダイバシティなので直交するようなアンテナ配置をするよう取説に注意書きが。あれこれ考えた挙句写真のように配置。とりあえずキャビンとも干渉しないようです。
パイプ根元はエポキシで固めました。
PR
Post your Comment
Res:マグネットコーティング
又、先越されましたね。
うちの長男も、フタバ 12ZH 使ってますが
いまだにアンテナ伸ばしてるんだけど・・・
2.4GHzだと、大会でプロポを預けなくて良いんで
モジュールを手配してたところです。
今週中には、入荷なると思います。
うちの長男も、フタバ 12ZH 使ってますが
いまだにアンテナ伸ばしてるんだけど・・・
2.4GHzだと、大会でプロポを預けなくて良いんで
モジュールを手配してたところです。
今週中には、入荷なると思います。
Re:Res:マグネットコーティング
おはようございます
2.4GHzになったからといってフライトが変わるわけではないのですが、利便性は良くなるはずです。半年前のMRHA検定では72MHz/40MHzを使っている出場者が僕を含めて2人しかおらず、しかもバンドがかぶっていなかったのでプロポも預けずじまいでした。2.4GHzは運営側にとってもメリットがあるようですね。大人数だとダメでしょうけど･･･。
モジュールをつけたままだと今までのプロポケースに入らなくなってしまう感じなので新しいものを調達しないといけないかも･･･。
マグネットコーティングの効果は明後日頃確認してみる予定です(^^)/
2.4GHzになったからといってフライトが変わるわけではないのですが、利便性は良くなるはずです。半年前のMRHA検定では72MHz/40MHzを使っている出場者が僕を含めて2人しかおらず、しかもバンドがかぶっていなかったのでプロポも預けずじまいでした。2.4GHzは運営側にとってもメリットがあるようですね。大人数だとダメでしょうけど･･･。
モジュールをつけたままだと今までのプロポケースに入らなくなってしまう感じなので新しいものを調達しないといけないかも･･･。
マグネットコーティングの効果は明後日頃確認してみる予定です(^^)/
すごい！オヤジが熱中する訳だＷ
２．４ＧＨｚモジュールだったんですね、さすがにあのモザイクでは
わかりませんでした（今後は薄消しギリモザでお願いします）Ｗ
ＰＣ苦手なワタシにはＳ．ＢＵＳはチンプンカンプン…勉強しないとセイラさんに
「軟弱モノ!」とはたかれそうなので～精進しないと（笑）
（８ＦＧとＲ６００８ＨＳをハイスピードモードで使ってます）
これでサッサーさんのＳＤＸも「あと１０年は戦える」ですね！
わかりませんでした（今後は薄消しギリモザでお願いします）Ｗ
ＰＣ苦手なワタシにはＳ．ＢＵＳはチンプンカンプン…勉強しないとセイラさんに
「軟弱モノ!」とはたかれそうなので～精進しないと（笑）
（８ＦＧとＲ６００８ＨＳをハイスピードモードで使ってます）
これでサッサーさんのＳＤＸも「あと１０年は戦える」ですね！
すご…い…！５倍以上のエネルギーゲインがある…！
>今後は薄消しギリモザでお願いします
了解しました(^^)>
とりあえず2.4GHz化を果たしたものの、これで大丈夫なんだろうかという一抹の不安。
赤い彗星曰く、【戦いとはいつも２手３手先を考えて行うものだ】ということらしいですが、おそらく今後当面は2.4GHzが主流となっていくでしょう。72MHz帯はレガシーとなりつつありますが、需要がなくなることはないでしょうね。SRB-SGは今でもPPMですしね
了解しました(^^)>
とりあえず2.4GHz化を果たしたものの、これで大丈夫なんだろうかという一抹の不安。
赤い彗星曰く、【戦いとはいつも２手３手先を考えて行うものだ】ということらしいですが、おそらく今後当面は2.4GHzが主流となっていくでしょう。72MHz帯はレガシーとなりつつありますが、需要がなくなることはないでしょうね。SRB-SGは今でもPPMですしね
