2017.01.22 (Sun)
TrampHVとTS5823の資料作成中です
職場で留守番するときは溜まった書類を書いたりすることが多いのですが、今日はVTxの送信機系統図などを作成してみました。FPVやるにはどうしても避けては通れない申請ですが、データシート集めたりするのが大変そうなので、ずっと放置していました。最近になり、いろんな方が申請され局免を交付されているようなのであちこち調べながら作成することにしました。昔、4アマ取ったときは無線機の保証認定をJARLへ申請したように思うのですが、今はJARDかTSSへ申請するようです(^^;; 認定料が微妙に違うのですが、複数認定の場合はTSSのほうが安上がりのようなのでこちらにしようかと思います。
FPV用に使おうと用意しているのはTS5823(無印)とTrampHVです。TS5823は周波数格納のICを書き換えたJ版が出回っているようですが、回路そのものは同じなのでディップスイッチを封印すれば認定してもらえそうです。TrampHVはあまり情報がないのでなんとも言えませんが、リアクタンス変調方式で使っているチップも似たようなものなので型番を調べて作成しました。ATVをこんなに身近にしてくださった先人たちのたゆまぬ努力に感謝いたしますm(__)m
職場で留守番するときは溜まった書類を書いたりすることが多いのですが、今日はVTxの送信機系統図などを作成してみました。FPVやるにはどうしても避けては通れない申請ですが、データシート集めたりするのが大変そうなので、ずっと放置していました。最近になり、いろんな方が申請され局免を交付されているようなのであちこち調べながら作成することにしました。昔、4アマ取ったときは無線機の保証認定をJARLへ申請したように思うのですが、今はJARDかTSSへ申請するようです(^^;; 認定料が微妙に違うのですが、複数認定の場合はTSSのほうが安上がりのようなのでこちらにしようかと思います。
FPV用に使おうと用意しているのはTS5823(無印)とTrampHVです。TS5823は周波数格納のICを書き換えたJ版が出回っているようですが、回路そのものは同じなのでディップスイッチを封印すれば認定してもらえそうです。TrampHVはあまり情報がないのでなんとも言えませんが、リアクタンス変調方式で使っているチップも似たようなものなので型番を調べて作成しました。ATVをこんなに身近にしてくださった先人たちのたゆまぬ努力に感謝いたしますm(__)m

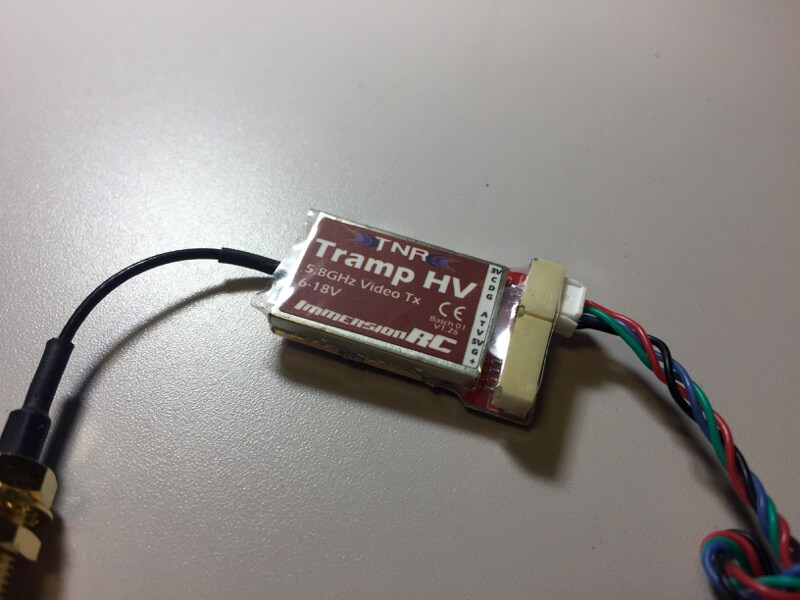

ImmersionRCのTrampHV。トランスポンダがついてます。出力可変式。

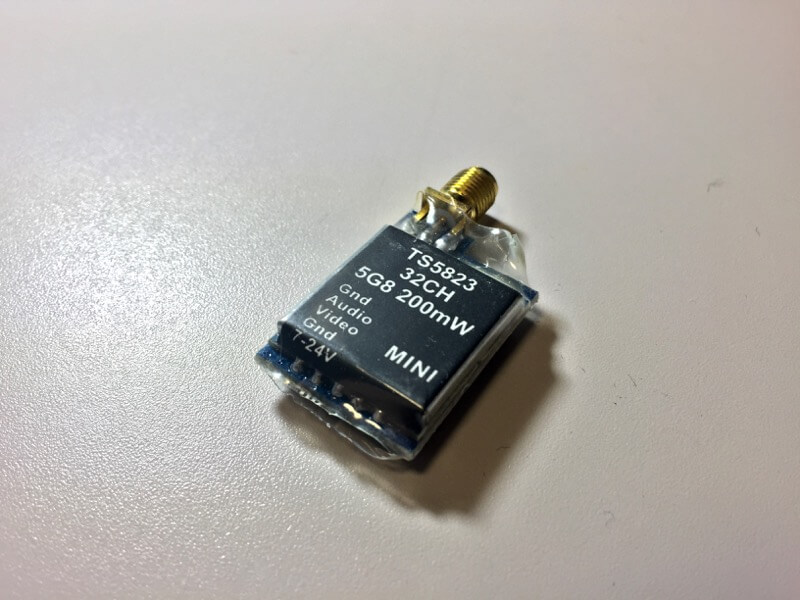

レーサー機では比較的メジャーなTS5823。200mW固定です。
あとは申請書類と写真なんかを用意したら大丈夫かな? ボチボチと進めてみます(^^♪ImmersionRCは伝統的にSMA端子を使います。ちなみに中華VTxの大半はRP-SMAです。

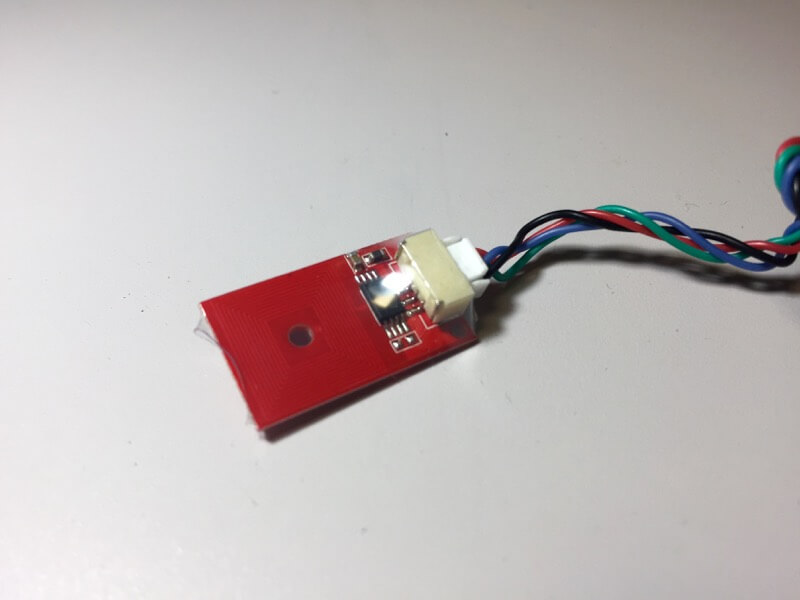

TrampHVのトランスポンダ。TNRと呼ぶようですが、使うことはなさそうです。

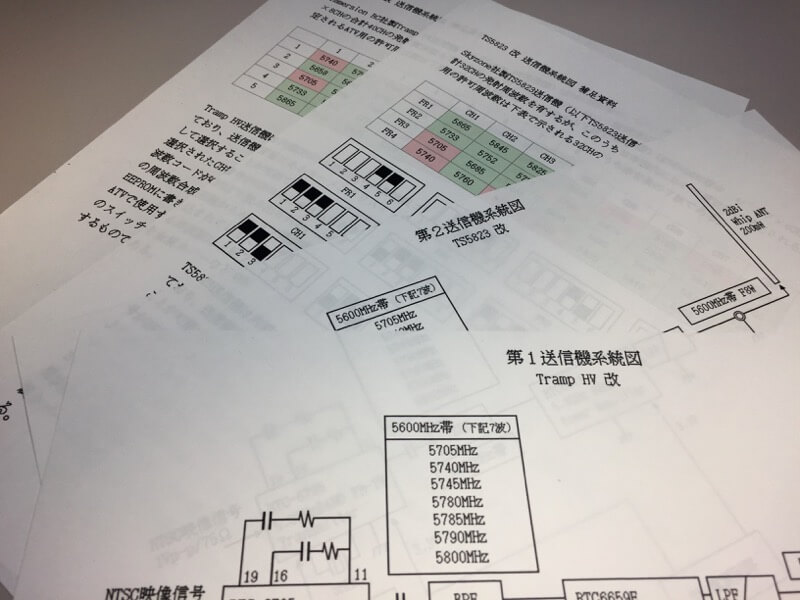

送信機系統図はどれも似たような感じ。これに周波数選定の補足資料をつけます。
