1Sリポ電圧測定

1Sリポの電圧を測ってみました

この間届いたポンプ用のLiPo。K&Sポンプの電源はLiPoの場合単セルが基本らしく、よく見かける2Sや3Sリポは使えません。1Sリポはトイラジなんかの電源に多いのですが、容量も小さめなので今回は1100mAhの1Sリポを海外から寄せました。

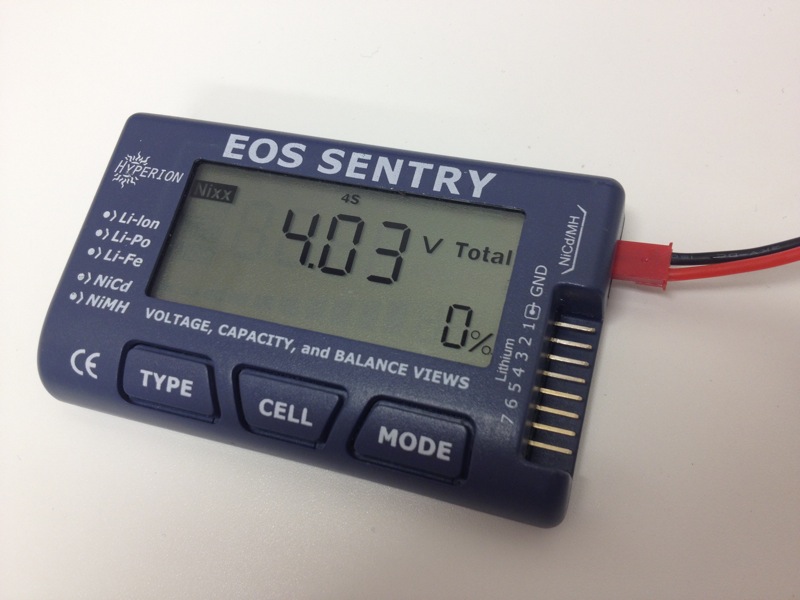

…とまぁ、このあたりまではなんの疑問も持っていなかったのですが、実際に届いたリポの電圧を測定しようとすると、手持ちのEOS SentryではLiPoコネクタに挿しただけではダメでした。取説にも測定できるLiPoは2S-7Sとあります。NiMH用の３ピンコネクタに挿すと電圧は表示されますが"Nixx 4S"と表示され、満充電あたりのパーセンテージは0%と表示されます(;_;)

…電圧は表示されますが、Nixxモードなので0%とは…。

なんとかLiPoモードで計りたいなぁ…と思っていたら、よしぼーさんが1Sリポの測定を可能にする裏技を教えてくれました。具体的には写真のようなコネクタを作成するだけ。

正極を２分割するだけです。

Nixxの３ピンコネクタの２番に正極を印加し、LiPoコネクタには通常通り１番・２番ピンに負極・正極を印加します。ウイスキーの水割りを遣りつつ（笑）早速コネクタを作成し、つないでみたところ取説にもない【1S】の表示が出現。ちゃんとパーセンテージも表示されます(^^)/

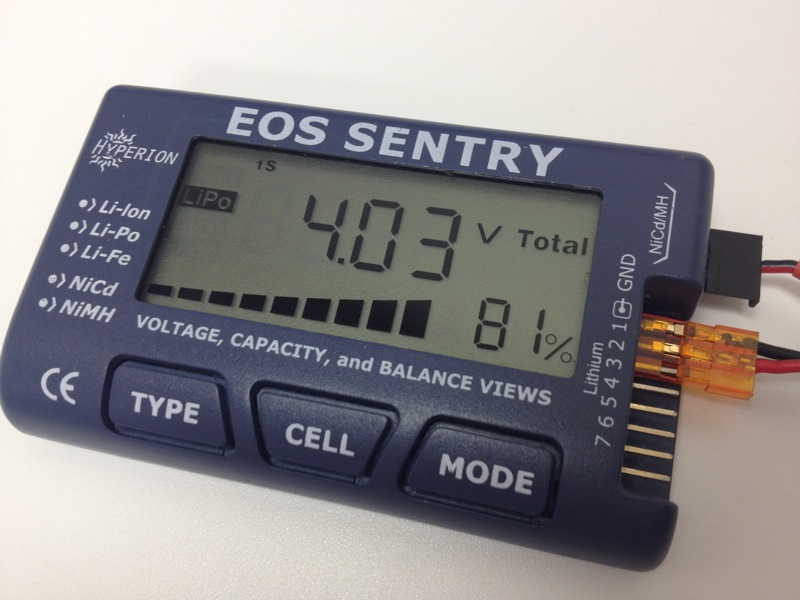

じゃじゃ〜ん、取説にもない"１S"という表示とパーセンテージの表示(^^)/

念のため手持ちのテスターでも測ってみましたが、同じ値。測定に不具合は無さそうです。

これでテスターを持っていく必要がなくなりました(^^)/

とりあえずこれでポンプ電源も監視できそうです。よかった、よかったo(^^)o　よしぼーさん、ありがとうございましたm(__)m

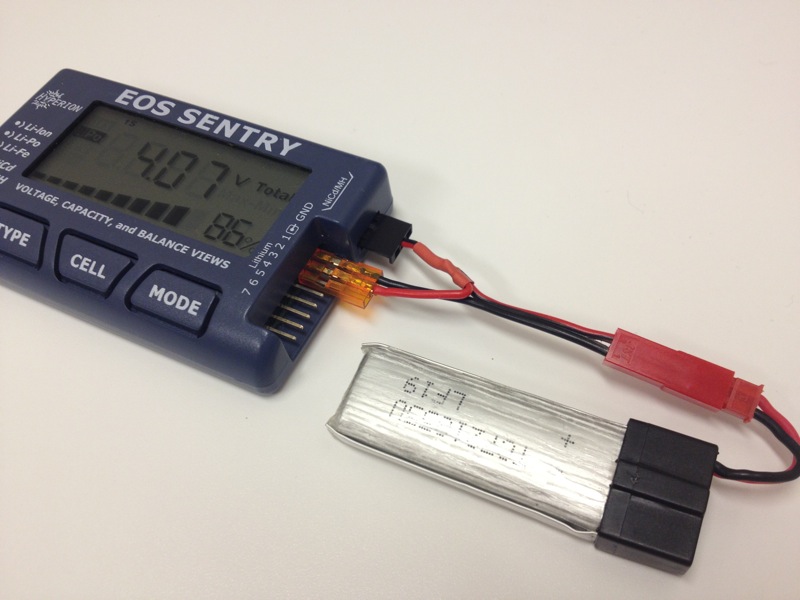

この間購入したマイクロクアッドのリポも測れるようになりました。
