Bixler2 進捗

ボチボチ進んでいますが…

先日から作り始めたBixler2ですが、あとはプロペラアダプターの到着待ちだけ？になりました。最長40日かかるらしいので（笑）気長に待ちます。というわけでモディファイ部分を一部ご紹介。

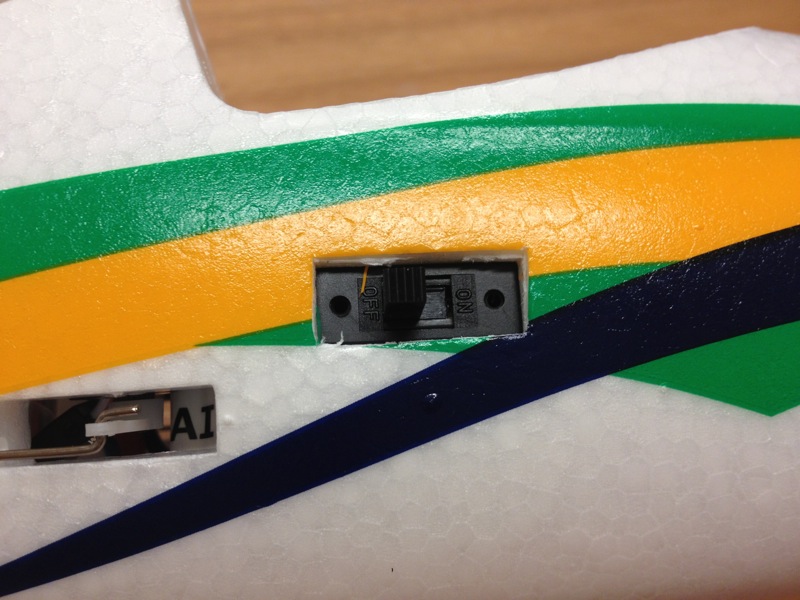

スイッチ

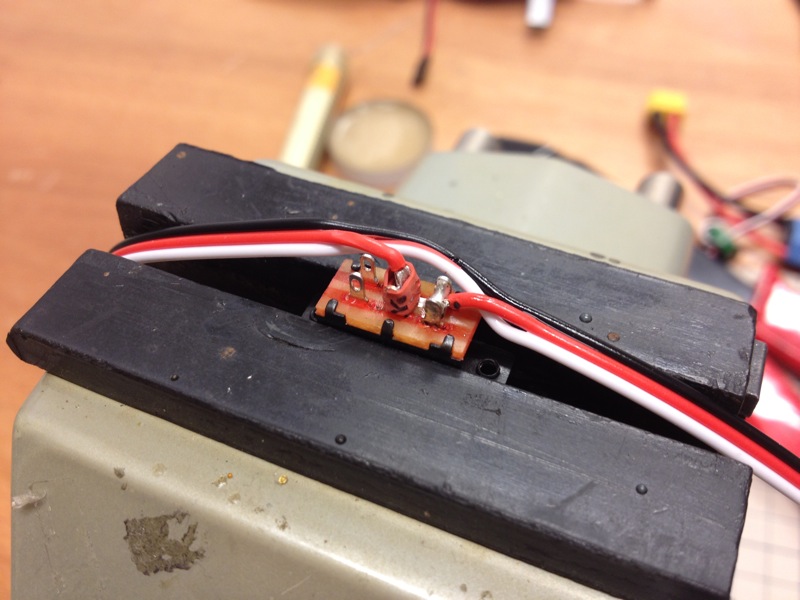

以前から欲しかったのがスイッチです。Bixlerより胴体内部の空間が大きいのでバッテリをつないで放り込む分には問題ないのですが、あれば便利かな、と。電源はBECから取っていますのでスロットルの信号線分を追加。GNDとVCCだけのコネクタではスロットルが動きませんです(^^;;

まぁ、自己満足。とはいってもモーターには電源が入っているので要注意。

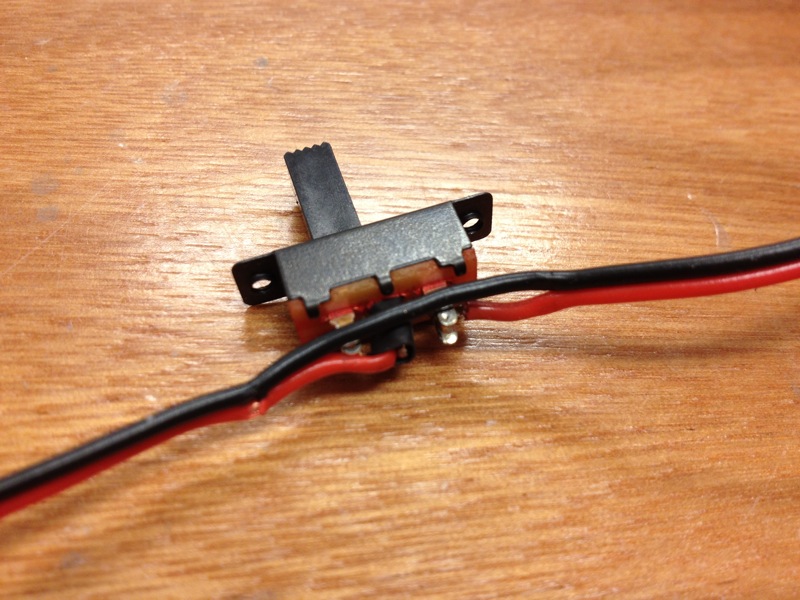

普通の電源スイッチなので信号線がありません…。

アラーム
探索には必須。F/Sおよびトグルスイッチで動作するようにしています。

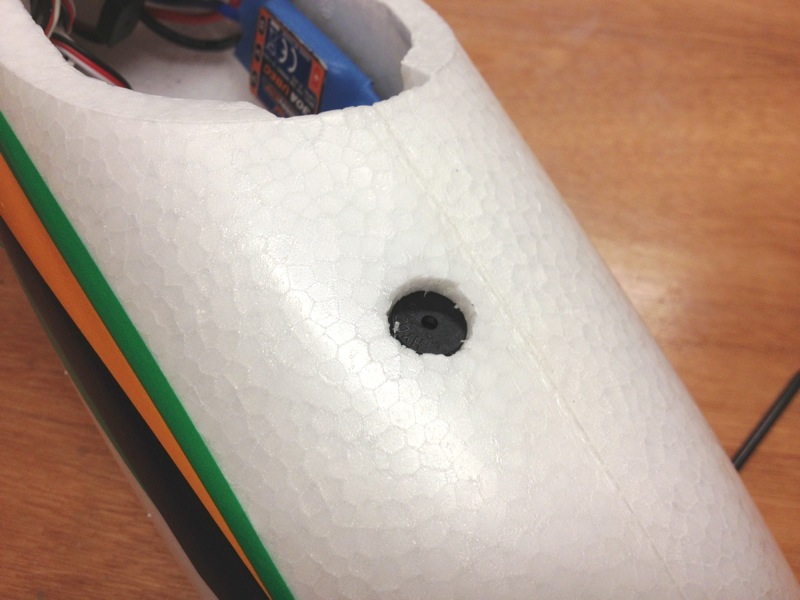

とりあえずノーズに設置。

受信機

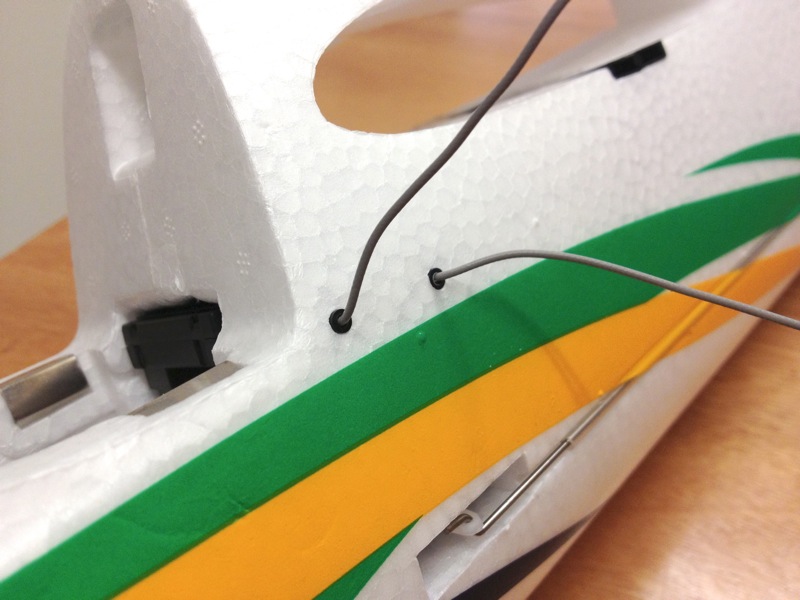

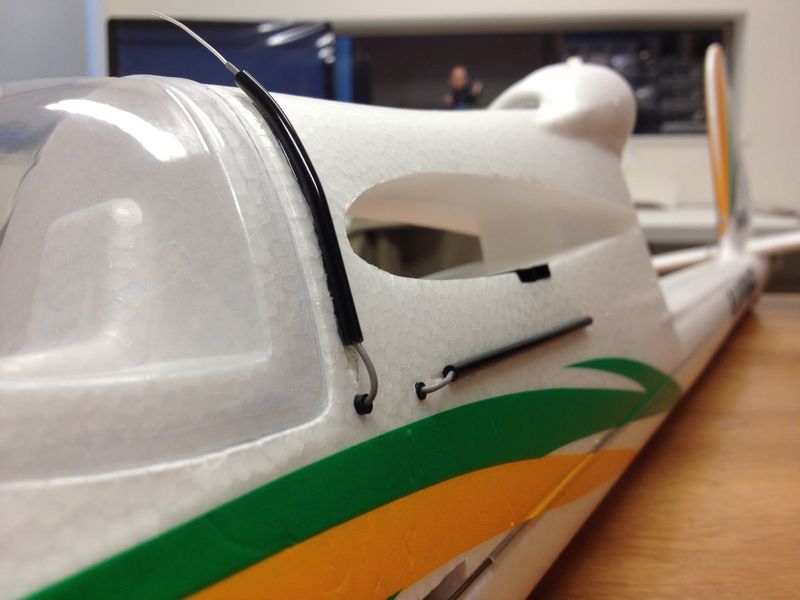

どこに積もうか考えに考えた末、胴体内側上部に逆さまに貼り付けました。アンテナは胴体をぶちぬいて2本出し、直交するように処理。胴体部分のアールを作るのがなかなか難しかったです(^^;;

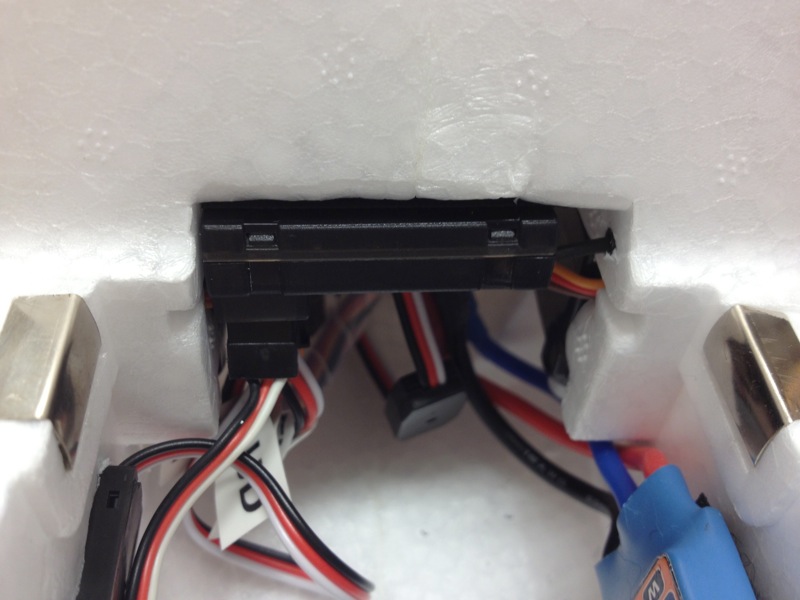

受信機はTFR6。

こんなかんじで這わせてみました。

スタビライザー

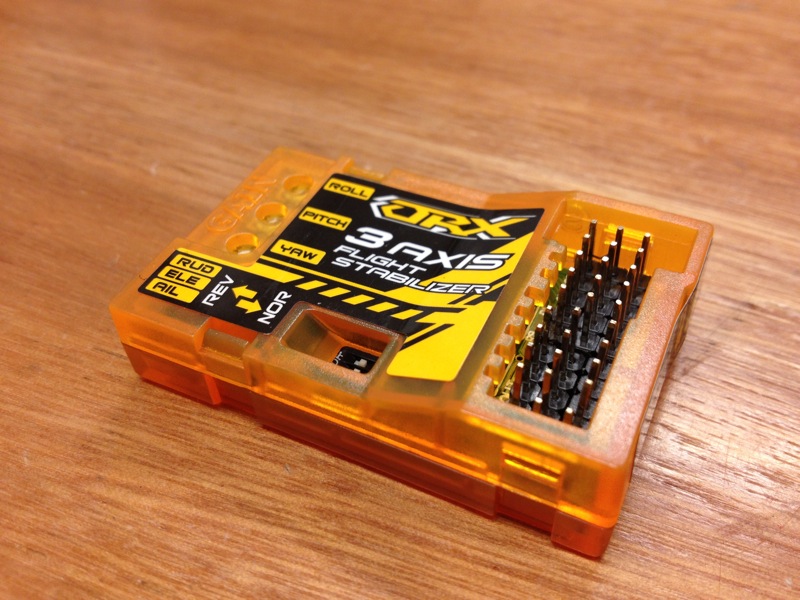

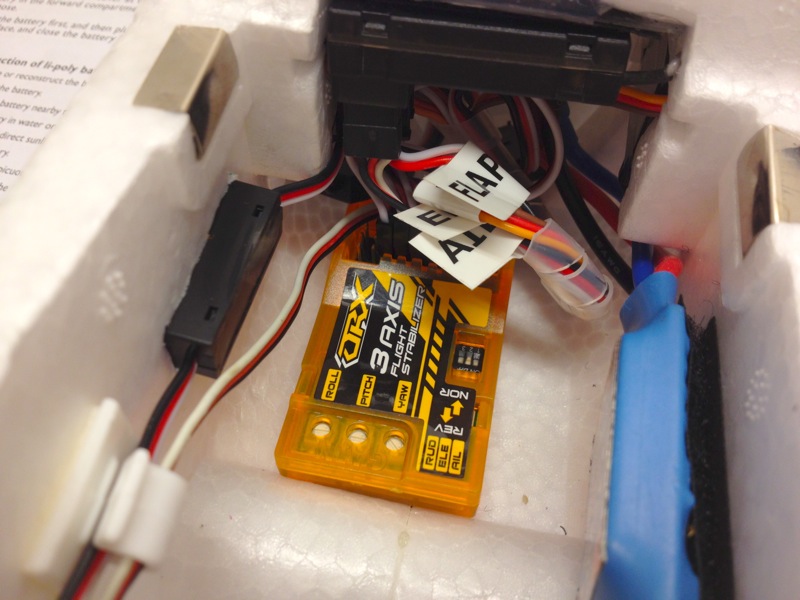

以前はクアッドジャイロを書き換えてOpenAeroで運用していましたが、今回はOrangeRX社製の3軸ジャイロを搭載してみました。コンパクトでケースもあり、安いこともあって評判は良いようです。ゲイン調整はマニュアルなので、すべて０にすればジャイロ無しと同じとなります。こればっかりは飛ばしてみないとなんともいえません…。

ファンフライ機などにも積む方が多いようです。1200円也。

フラップ
Bixler2からフラップ搭載ができるようになりました。フラップサーボは先日作成したリバースサーボを使って駆動。今はリニアに駆動させていますが、ディレイをかけたほうがかっこいいかな？

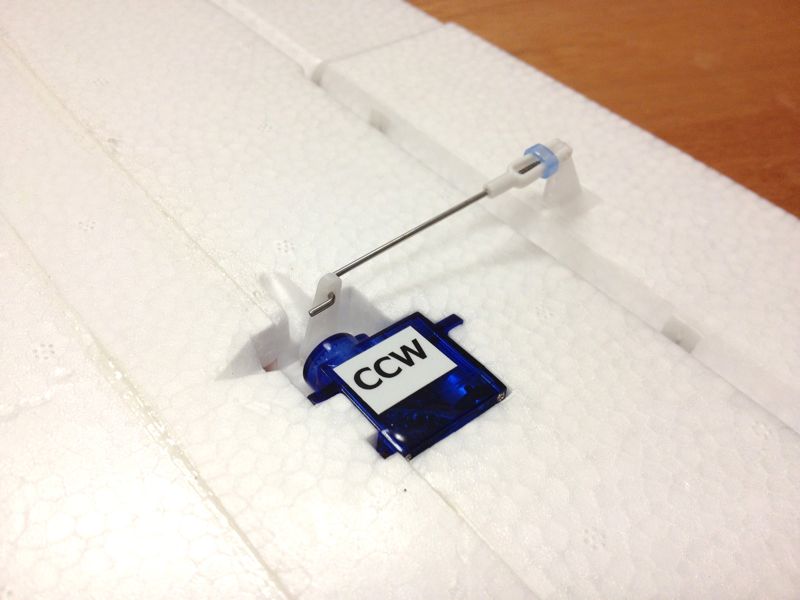

リバースサーボ側。

さぁて、ロールアウトはいつのことやら…？？
